  • ZJ3-1C/80中間繼電器
  • 文章類別：ZJ3-C型快速中間繼電器
  • 文章概述

  • 產品型號：ZJ3-1C/80
    額定電壓：48V、110V、220V（AC/DC）
    觸點形式：8常開
    工作電流：0.25A、0.5A、1A、2A、4A

    • 詢價留言

    • 概述
      ZJ3-1C/80中間繼電器屬於快速中間繼電器，用於電力係統二次回路繼電保護和自動控製線路中，作為增加保護和控製觸點數量和觸點容量。
      ZJ3-1C/80觸點形式及額定電壓
      型號 觸點形式 額定工作電壓 額定工作電流
      ZJ3-1C/80中間繼電器 8常開 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
      ZJ3-1C/44中間繼電器 4常開4常閉 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
      ZJ3-1C/62中間繼電器 6常開2常閉 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
      ZJ3-2C/80中間繼電器 8常開 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
      ZJ3-3C/80中間繼電器 8常開 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A
      ZJ3-4C/80中間繼電器 8常開 AC/DC：24V、48V、110V、220V 0.25A、0.5A、1A、2A、4A

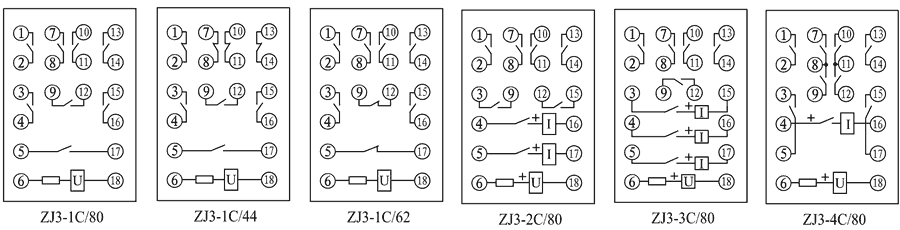

      接線圖
      ZJ3-1C/80內部接線圖
      ZJ3-1C/80技術參數
      額定參數
      額定工作電壓 AC/DC：24V、48V、110V、220V
      額定工作電流 0.25A、0.5A、1A、2A、4A
      額定保持電流 0.25A、0.5A、1A、2A、4A
      返回值 >5%
      動作時間 <7ms
      功耗 <5W
      絕緣性能
      絕緣電阻 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
      絕緣耐壓 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
      環境條件
      環境溫度 -15℃～55℃
      工作電壓 不大於120%額定電壓
      工作位置 任意
      周圍磁場強度 小於0.5mT
      環境相對濕度 不大於90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大於2500 米
      主要特點

      ZJ3-1C/80阻燃殼體

      ZJ3-1C/80靜態集成電路

      ZJ3-1C/80端子排接線

      ZJ3-1C/80導軌條安裝

      導軌安裝結構
      ZJ3-1C/80導軌安裝結構外形尺寸
      ZJ3-1C/80凸出式固定結構
      ZJ3-1C/80凸出式固定安裝結構
      ZJ3-1C/80凸出式插拔結構
      ZJ3-1C/80凸出式插拔安裝結構
      ZJ3-1C/80嵌入式插拔結構
      ZJ3-1C/80嵌入式插拔安裝結構
