---：不啟用該保護

TRE：保護出口不跳閘，發故障信號

ALM：保護出口不跳閘，發預告信號

TRP：保護出口驅動保護跳閘繼電器發故障信號

TR1：保護出口驅動備用1繼電器發故障信號

TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

注：風冷控製和複壓開出投入時，ALM、TRP選項保護驅動備用3繼電器。

---：不啟用該保護

TRE：保護出口不跳閘，發故障信號

ALM：保護出口不跳閘，發預告信號

TRP：保護出口驅動保護跳閘繼電器發故障信號

TR1：保護出口驅動備用1繼電器發故障信號

TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

OFF：表示保護退出，允許遙控

ON：:表示保護投入，允許遙控

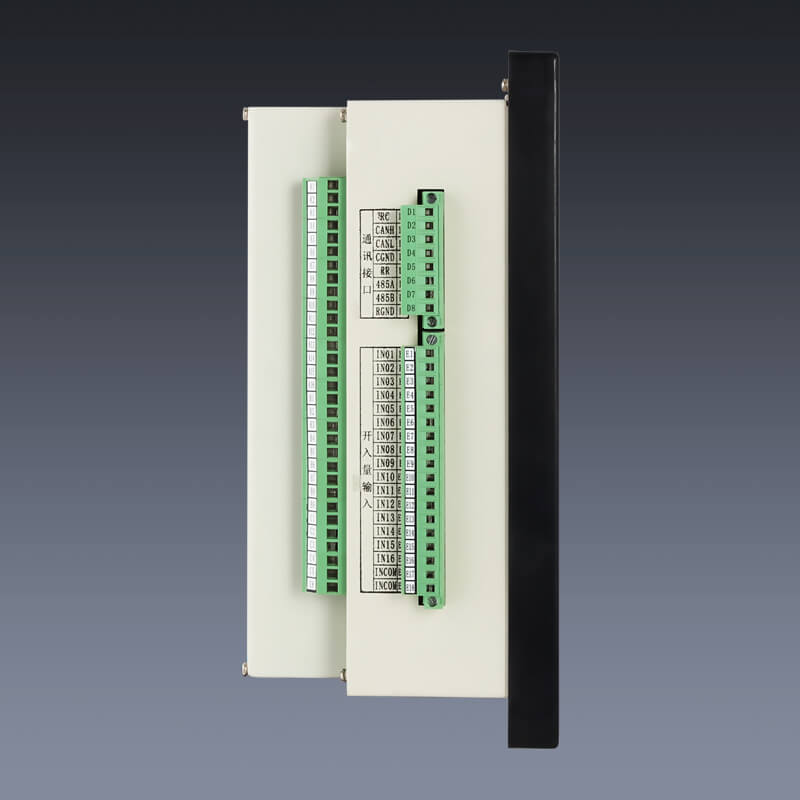

S09~S16：表示保護的投退由外部開關量控製，外部開關量合則保護投入，外部開關量分則保護退出。S09~S16分別對應外部開關量的IN09~IN16，該選項禁止遙控。
