HJS-91/3F時間繼電器

文章類別：HJS型數字時間繼電器

文章概述

產品型號：HJS-91/3F時間繼電器
延時範圍：1秒~999秒
延時級差：1秒
延時類型：單延時
額定電壓：110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJS-91/3F時間繼電器作為通電延時動作的元件，用於交流或直流保護和自動控製裝置中，使被控元件得到所需延時。其延時精度遠高於電磁型時間繼電器和RC型時間繼電器，為電力係統繼電保護縮短主保護和後備保護時間級差提供保證，是老式時間繼電器更換的理想產品，HJS-91/3F繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，采用靜態集成電路具有整定範圍更大、級差更小、直觀方便等特點。

型號及含義

HJS-91/3F主要特點

●采用撥碼整定，具有整定方便、級差小、整定範圍寬等特點。
●延時範圍廣，有20毫秒~9.99秒、0.1秒~99.9秒、1秒~999秒、1分鍾~999分鍾可選。
●采用高穩定石英晶體振蕩器。
●HJS-91/3F繼電器動作後，利用觸點自保持，繼電器觸點無抖動，抗幹擾能力強。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

延時範圍及觸點形式

型號	延時範圍	級差	觸點類型	電源類型
HJS-E1/1	20毫秒~9.99秒	10毫秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
HJS-E1/2	0.1秒~99.9秒	100毫秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
HJS-E1/3	1秒~999秒	1秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
HJS-E1/4	1分~999分	1分	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
HJS-91/1E	20毫秒~9.99秒	10	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-91/2E	0.1秒~99.9秒	100毫秒	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-91/3E	1秒~999秒	1秒	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-91/4E	1分~999分	1分	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-91/1F	20毫秒~9.99秒	10	單延時（4轉換延時觸點）	AC/DC：110V、220V
HJS-91/2F	0.1秒~99.9秒	100毫秒	單延時（4轉換延時觸點）	AC/DC：110V、220V
HJS-91/3F	1秒~999秒	1秒	單延時（4轉換延時觸點）	AC/DC：110V、220V
HJS-91/4F	1分~999分	1分	單延時（4轉換延時觸點）	AC/DC：110V、220V
HJS-92/1	20毫秒~9.99秒	10	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-92/2	0.1秒~99.9秒	100毫秒	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-92/3	1秒~999秒	1秒	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
HJS-92/4	1分~999分	1分	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V

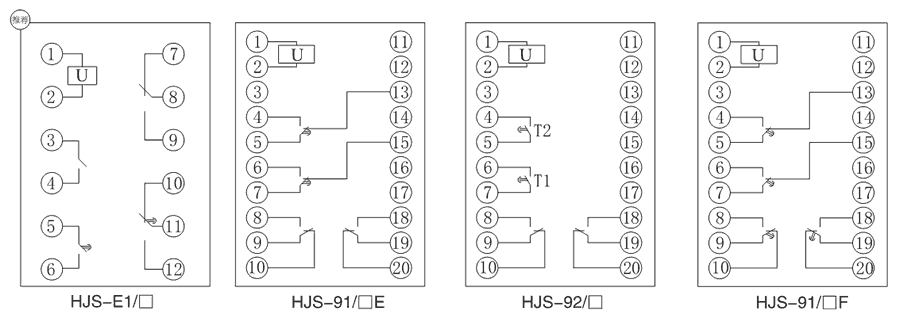

接線圖

HJS-91/3F技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
直流動作電壓	≤75%額定電壓
延時範圍	20毫秒~9.99秒、0.1秒~99.9秒、1秒~999秒、1分鍾~999分鍾
返回時間	≤20mS
功耗	≤5W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
