DZ-3E/4A、DZ-3E/4AJ中間繼電器

文章類別：DZ-3E、DZ-3E/J型中間繼電器

文章概述

找4閉10開中間繼電器DZ-3E/44、DZ-3E/44J工作原理、接線圖、價格、廠家就選红桃影院電力。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZ-3E/4A、DZ-3E/4AJ用途

DZ-3E/4A、DZ-3E/4AJ中間繼電器(以下簡稱繼電器)是一種電磁型螺管式多觸點交、直流輔助繼電器。用於繼電保護與自動控製係統中，以增加觸點的數量及容量。DZ-3E型用於直流回路，DZ-3E/J型用於交流回路。

DZ-3E/4A、DZ-3E/4AJ主要技術要求

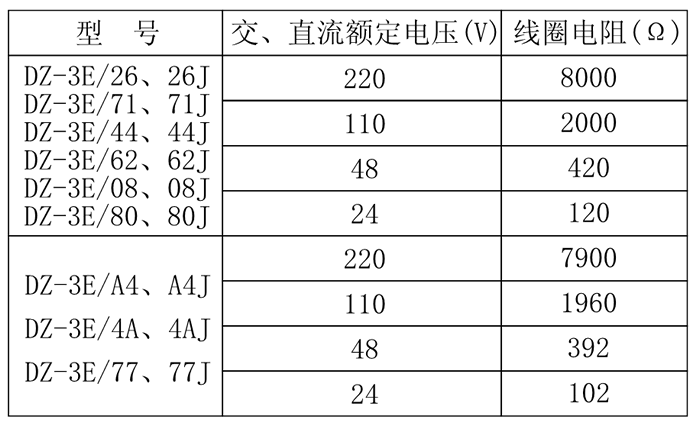

● 型號參數如下所示：

● 額定電壓：AC 220V、110V、48V、24V、 DC 220V、110V、48V、24V。
● 接點形式：8閉、6閉2開、4閉4開、2閉6開、8開、7閉1開、10閉4動斷、4閉10開、7閉7開。
● 動作值：直流繼電器動作電壓不大於70％額定電壓、交流繼電器動作電壓不大於85％額定電壓。
● 動作時間：不大於50ms。
● 功率消耗：不大於11W。
● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。
●輸出觸點長期允許接通電流為5A。
● 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓曆時1分鍾試驗而無絕緣擊穿或閃絡現象。

DZ-3E/4A、DZ-3E/4AJ內部接線圖

DZ-3E/4A、DZ-3E/4AJ外形尺寸圖

采用凸出式板後接線方式

DZ-3E/4A、DZ-3E/4AJ安裝開孔尺寸圖

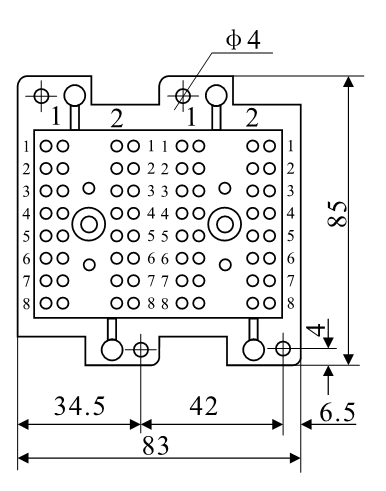

DZ-3E/4A、DZ-3E/4AJ端子圖
