JZ-S/147中間繼電器

文章類別：JZ-S/1型延時中間繼電器

文章概述

產品型號：JZ-S/147
觸點形式：4常開
延時類型：可調延時返回
安裝結構：凸出式固定結構（可升級導軌）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JZ-S/147用於各種保護和自動控製裝置中，以增加保護和控製回路的觸點容量。安裝結構采用凸出式固定結構（可升級為導軌安裝），接線方式采用板前或板後接線兩種可選。交流額定電壓為110V、220V、380V可選，直流額定電壓為48V、110V、220V可選。JZ-S/147采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。

型號及含義

JZ-S/147主要特點

1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
2、動作電壓準確，返回係數高，無抖動，功耗低，多個接點同時動作或返回。
3、繼電器動作後有燈光指示、有電源指示。
4、繼電器的電氣壽命和機械壽命長。
5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
6、抗幹擾特性好，可適用於強幹擾或電源電壓質量很差的場所。

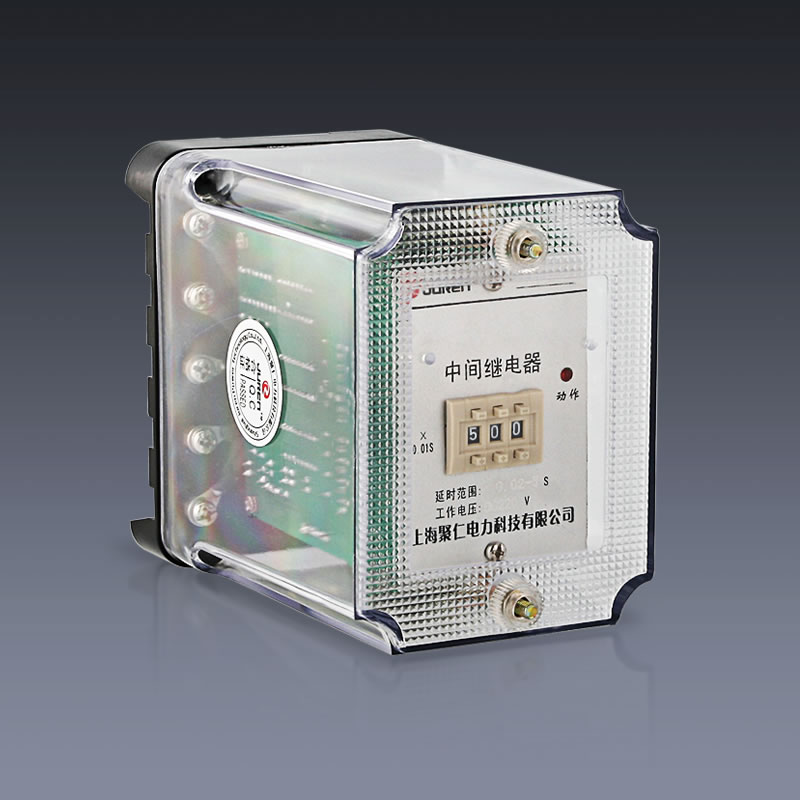

企業實拍

JZ-S/147技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	110V、220V、380V可選
跳閘線圈動作值	不大於70%額定電壓
功耗	不大於5W

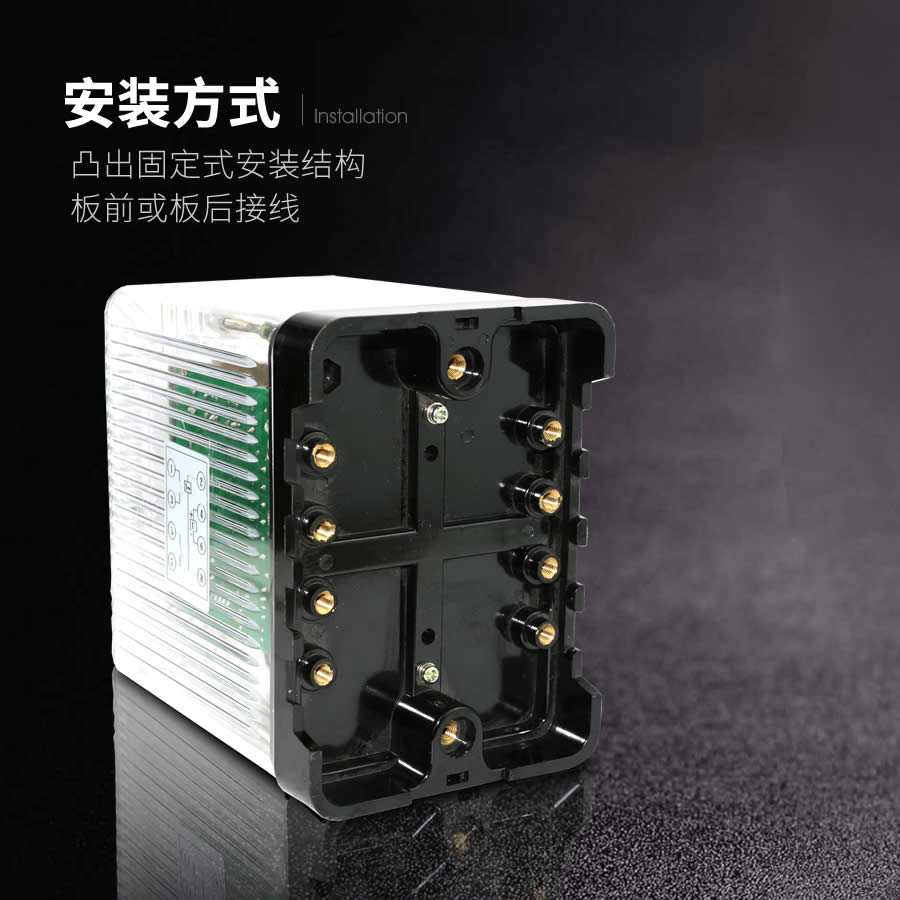

安裝方式及接線
安裝結構	凸出式固定結構（可升級為導軌）
接線方式	板前或板後接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

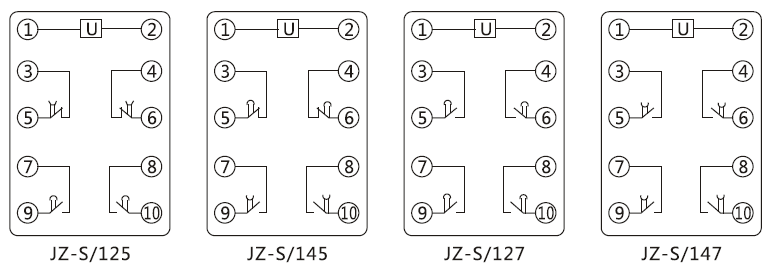

接線圖

JZ-S/147觸點形式及延時類型

型號	觸點形式	延時類型	動作時間	返回時間
JZ-S/125	2常開2常閉	可調延時動作	<20mS	<20mS
JZ-S/145	2常開2常閉	可調延時返回	<20mS	<20mS
JZ-S/127	4常開	可調延時動作	<20mS	<20mS
JZ-S/147	4常開	可調延時返回	<20mS	<20mS
