JL-8D/2X122A3定時限過流繼電器

文章類別：JL-8D/X型定時限過流繼電器

文章概述

產品型號：JL-8D/2X122A3
功能類型：定時限過流繼電器
觸點形式：4常開
額定電壓：24、48V、110V、220V（AC/DC）
整定範圍：0.03A~9.99A

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JL-8D/2X122A3定時限過流繼電器又稱為定時限電流繼電器，作為繼電保護元件主要用於發電機、變壓器、輸變電線路中，作為電力係統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JL-8D/2X122A3采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定範圍寬、整定方便、動作速度快、返回係數高、功耗低的特點。

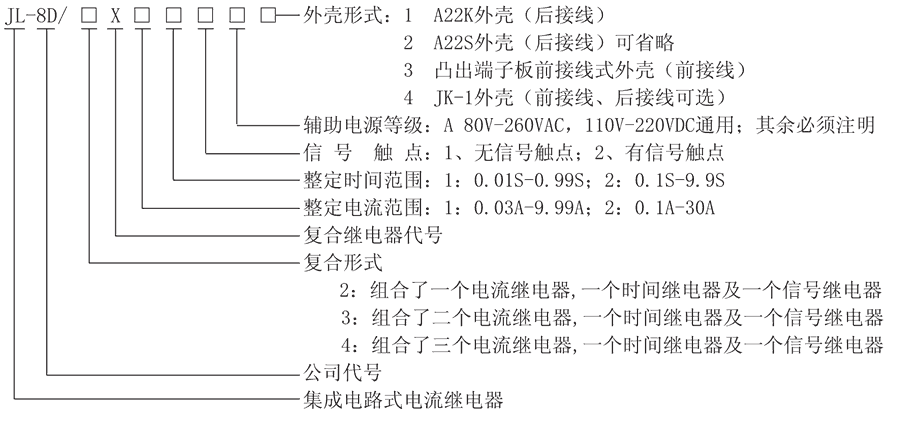

型號及含義

JL-8D/2X122A3整定範圍及返回係數

型號	額定電流	整定範圍	級差	返回係數
JL-8D/3X1	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/3X2	5A	0.1A~30A	0.1A	0.9~0.97
JL-8D/4X1	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/4X2	5A	0.1A~30A	0.1A	0.9~0.97
JL-8D/2X112A3	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/2X122A3	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/2X212A3	5A	0.1A~30A	0.1A	0.9~0.97
JL-8D/2X222A3	5A	0.1A~30A	0.1A	0.9~0.97
JL-8D/2X112A4	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/2X122A4	5A	0.03A~9.99A	0.01A	0.9~0.97
JL-8D/2X212A4	5A	0.1A~30A	0.1A	0.9~0.97
JL-8D/2X222A4	5A	0.1A~30A	0.1A	0.9~0.97

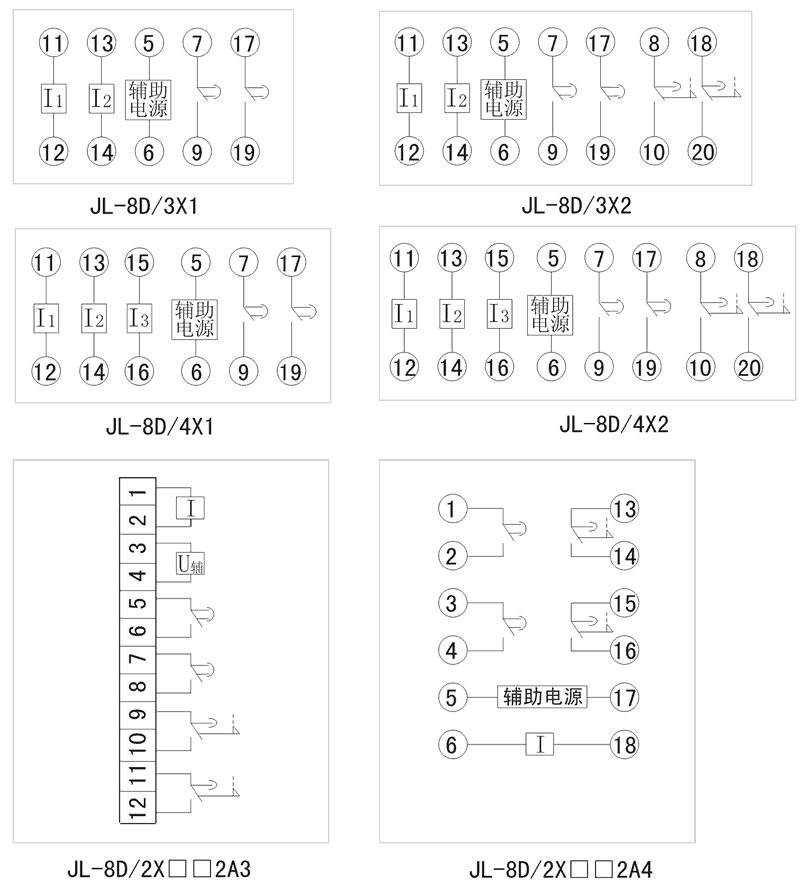

接線圖

JL-8D/2X122A3技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回係數	0.9~0.97
整定範圍	0.03A~9.99A、0.1A~30A
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
