JDZS-1004AG通電延時中間繼電器帶瞬動返回

文章類別：JDZS-1000A(AG)型中間繼電器

文章概述

產品型號：JDZS-1004AG
觸點形式：4轉換
延時類型：通電延時帶瞬動返回
延時時間：0.02S～9.99S

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JDZS-1004AG中間繼電器為可調通電延時中間繼電器主要用於各種保護和自動控製裝置中，增加保護和控製回路的觸點數量及觸點容量以及時間邏輯功能。JDZS-1004AG采用集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點，並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

型號及含義

JDZS-1004AG觸點形式及延時範圍

型號	觸點形式	延時整定範圍	級差	延時功能
JDZS-1202A	2常開2轉換	0.02S～9.99S	10mS	通電延時
JDZS-1002A	2轉換	0.02S～9.99S	10mS	通電延時
JDZS-1004A	4轉換	0.02S～9.99S	10mS	通電延時
JDZS-1006A	6轉換	0.02S～9.99S	10mS	通電延時
JDZS-1022A	2常閉2轉換	0.02S～9.99S	10mS	通電延時
JDZS-1112A	1常開1常閉2轉換	0.02S～9.99S	10mS	通電延時
JDZS-1202AG	2常開2轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回
JDZS-1002AG	2轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回
JDZS-1004AG	4轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回
JDZS-1006AG	6轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回
JDZS-1022AG	2常閉2轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回
JDZS-1112AG	1常開1常閉2轉換	0.02S～9.99S	10mS	通電延時帶瞬動返回

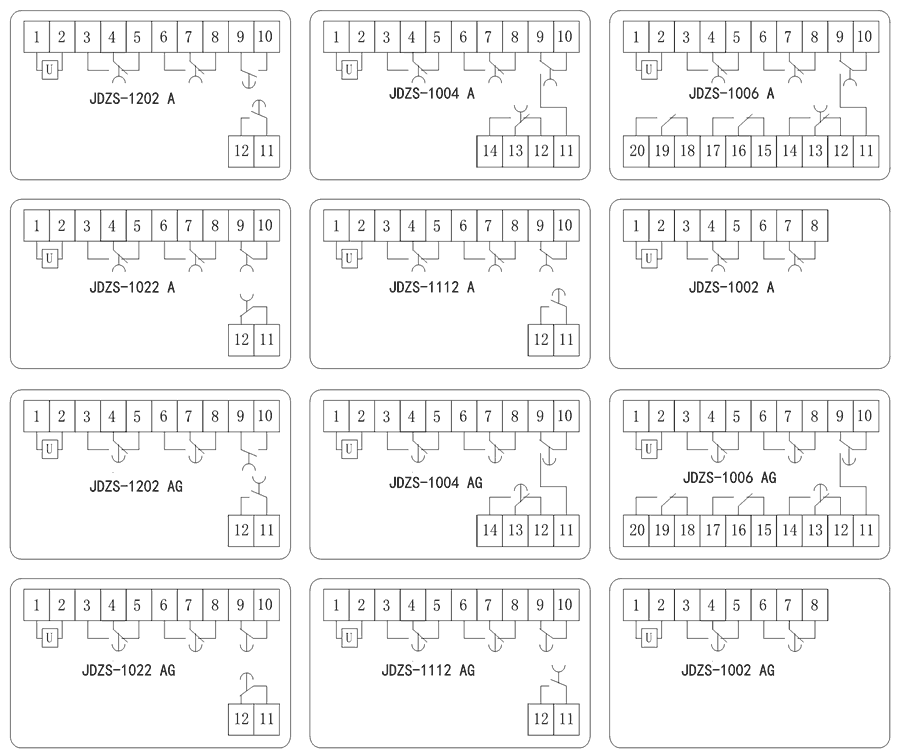

接線圖

JDZS-1004AG技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
整定時間	0.02S～9.99S
級差	10mS
返回值	≥5%
功耗	≤2W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
