HJZZ-92/1分閘、合閘、電源監視繼電器

文章類別：HJZZ型分合閘電源監視繼電器

文章概述

產品型號：HJZZ-92/1
觸點形式：4常開1轉換
動作延時：≤20ms
額定電壓：24V、48V、110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJZZ-92/1分閘、合閘、電源監視繼電器用於直流或交流操作的各種自動控製或保護線路中，可以直接控製分閘、合閘回路，監視控製電源，並方便調節合閘回路和電源監視回路出口中間繼電器斷電返回的延時時間。

主要技術參數

HJZZ-92/1觸點形式及延時時間

型號	觸點形式	動作延時	分閘返回延時	其它回路返回延時
HJZZ-91	3常開2常閉	≤20ms	<15ms	20ms~3s可調
HJZZ-92/1	4常開1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-92/2	2常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-92/2A	3常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-92/3	3常開1常閉1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-93/1	4常開1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-93/2	2常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
HJZZ-93/3	3常開1常閉1轉換	≤20ms	<15ms	20ms~3s可調

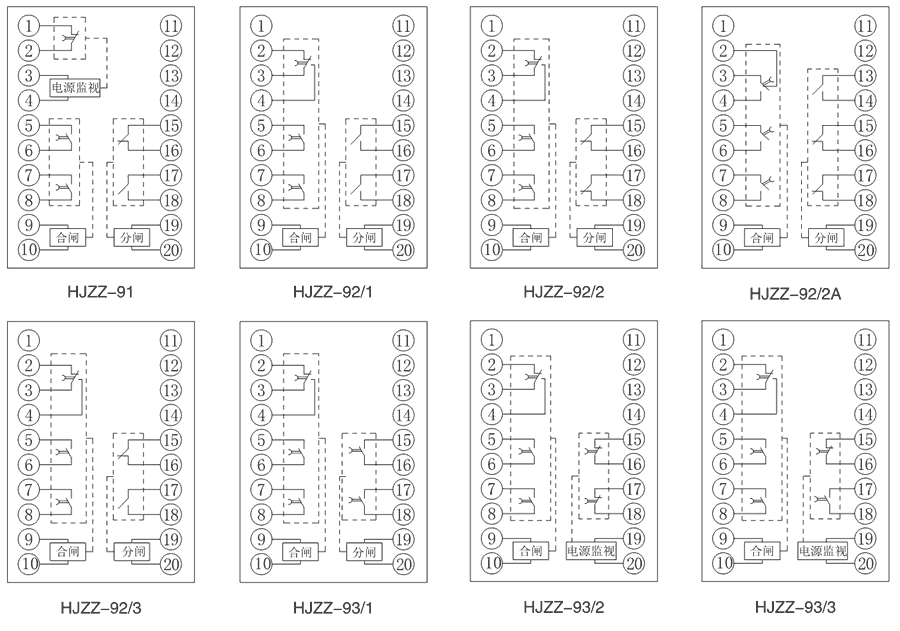

接線圖

HJZZ-92/1技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤80%額定電壓
動作時間	<20ms
返回延時	分閘回路<20ms，合閘、電源監視回路20ms~3s可調
返回電壓	≤20%
功耗	≤10W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
