HJY-931A/YJ欠電壓繼電器

文章類別：HJY-93型三相電壓繼電器

文章概述

產品型號：HJY-931A/YJ
額定電壓：AC220V
返回係數：1.05~1.1
整定範圍：AC10V~242V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJY-931A/YJ三相電壓繼電器用於發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HJY-931A/YJ采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

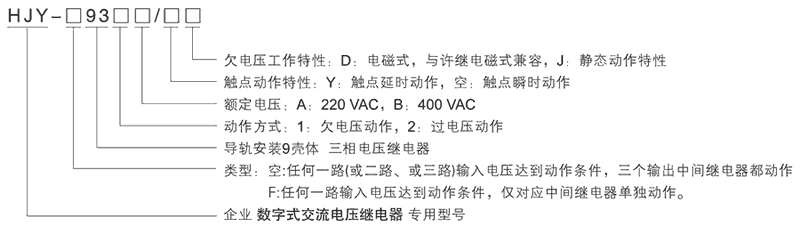

HJY-931A/YJ型號及其含義

主要特點

■采用撥碼設定。
■整定範圍10~450V，級差1V。
■輔助電源85V~260V交直流通用。
■50Hz、60Hz通用。
■HJY-931A/YJ三相電壓繼電器延時時間可0~99.9秒。

HJY-931A/YJ觸點形式及輔助電源

型號	動作方式	額定電壓	整定範圍	觸點動作特性
HJY-932A/YJ三相電壓繼電器	過電壓	AC220V	10V~242V	延時動作
HJY-932A/J三相電壓繼電器	過電壓	AC220V	10V~242V	瞬時動作
HJY-F932A/YJ三相電壓繼電器	過電壓	AC220V	10V~242V	延時動作
HJY-F932A/J三相電壓繼電器	過電壓	AC220V	10V~242V	瞬時動作
HJY-932B/YJ三相電壓繼電器	過電壓	AC400V	50V~450V	延時動作
HJY-932B/J三相電壓繼電器	過電壓	AC400V	50V~450V	瞬時動作
HJY-F932B/YJ三相電壓繼電器	過電壓	AC400V	50V~450V	延時動作
HJY-F932B/J三相電壓繼電器	過電壓	AC400V	50V~450V	瞬時動作
HJY-931A/YJ三相電壓繼電器	欠電壓	AC220V	10V~242V	延時動作
HJY-931A/J三相電壓繼電器	欠電壓	AC220V	10V~242V	瞬時動作
HJY-F931A/YJ三相電壓繼電器	欠電壓	AC220V	10V~242V	延時動作
HJY-F931A/J三相電壓繼電器	欠電壓	AC220V	10V~242V	瞬時動作
HJY-931B/YJ三相電壓繼電器	欠電壓	AC400V	50V~420V	延時動作
HJY-931B/J三相電壓繼電器	欠電壓	AC400V	50V~420V	瞬時動作
HJY-F931B/YJ三相電壓繼電器	欠電壓	AC400V	50V~420V	延時動作
HJY-F931B/J三相電壓繼電器	欠電壓	AC400V	50V~420V	瞬時動作

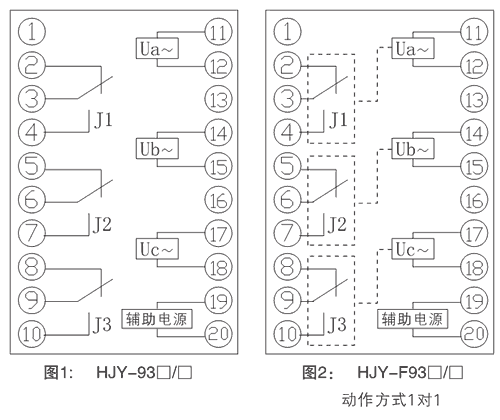

接線圖

HJY-931A/YJ技術參數

額定參數
額定電壓	AC220V、AC400V
過電壓整定範圍	220V：10~242V，400V：50~450
欠電壓整定範圍	220V：10~242V，400V：50~420
過電壓返回係數	0.92~0.97
欠電壓返回係數	1.05~1.1
過電壓返回時間	<30ms
欠電壓返回時間	<25ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
