HJL-E3/B電流繼電器

文章類別：HJL型電流繼電器

文章概述

產品型號：HJL-E3/B
觸點形式：3轉換
整定範圍：0.05A~1.2A
安裝結構：導軌式安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJL-E3/B電流繼電器作為繼電保護元件，主要用於發電機、變壓器、輸變電線路中，作為電力係統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。HJL-E3/B采用CMOS集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點。整定範圍由0.2A~6A和0.05A~1.2A這兩種可選，其額定電壓為DC48V~220V和AC48~220V可選，返回係數為0.9~0.95。並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

型號及含義

HJL-E3/B主要特點

●具有整定方便、級差小、整定範圍寬等特點。
●直流電壓48V、110V、220V可選。
●交流電壓48V、110V、220V可選。
●HJL-E3/B采用集成電路和進口元器件，穩定性和可靠性更高。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

HJL-E3/B整定範圍及返回係數

型號	額定電流	長期允許接通電流	瞬時允許過載電流	整定範圍	級差	返回係數
HJL-E3/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-E6/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-94/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-95/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-96/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-97/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-98/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-99/A	5A	6A	20A	0.2~6A	0.01A	0.9~0.95
HJL-E3/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-E6/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-94/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-95/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-96/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-97/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-98/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95
HJL-99/B	1A	4A	20A	0.05~1.2A	0.01A	0.9~0.95

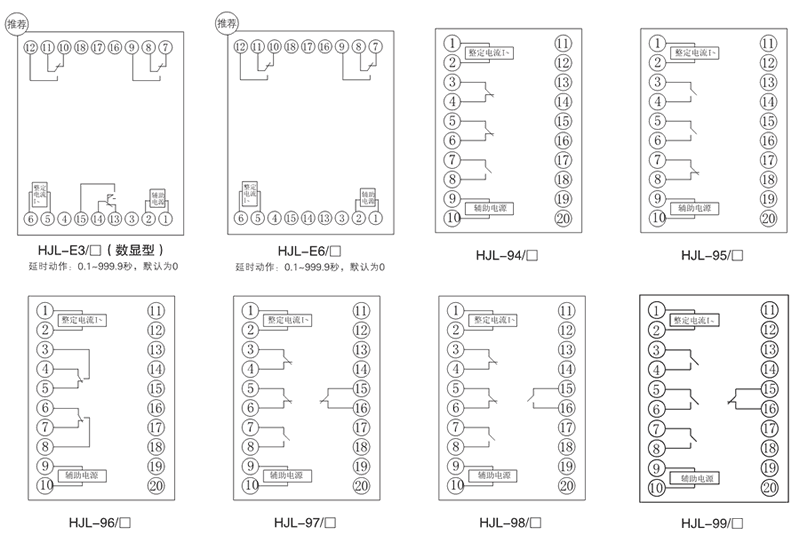

接線圖

HJL-E3/B技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
額定電流	A型：5A、B型：1A
返回係數	0.9~0.95
整定範圍	A型：0.2A~6A、B型：0.05A~1.2A
返回時間	≤27ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
