HBJB-403/1保持中間繼電器

文章類別：HBJB型保持中間繼電器

文章概述

產品型號：HBJB-403/1保持中間繼電器
觸點形式：4常開2轉換
動作時間：小於20ms
返回時間：小於20ms
工作電壓：DC110V、220V
安裝方式：嵌入式板後接線（可升級導軌安裝）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBJB-403/1中間繼電器又稱為防跳中間繼電器或保持中間繼電器，主要用於各種保護和自動化控製裝置中，以增加保護和控製回路的觸點數量以及觸點容量等。HBJB-403/1的安裝結構為嵌入式插拔結構，接線方式可分為板前和板後接線。红桃影院電力根據市場需求，推出了以導軌安裝的防跳中間繼電器，其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拚接。

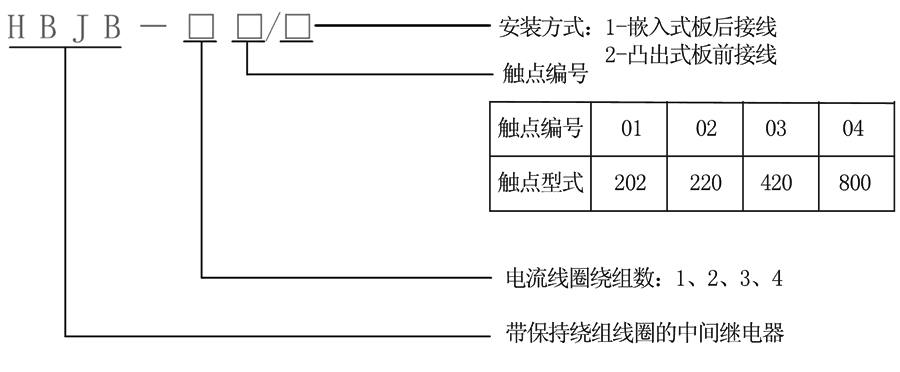

HBJB-403/1型號及其含義

HBJB-403/1主要特點

■可選用導軌式安裝結構，體積小，安裝方便。
■可電流、電壓啟動回路采用電子光隔啟動，啟動功耗小，啟動電流0.25~5A通用。
■可輔助電源交直流通用。
■可采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
■可觸點容量大。

結構和工作原理

HBJB-403/1防跳中間繼電器為電子控製模擬型繼電器，所有原DZB線圈均采用電子線路模擬。當電壓線圈加電（或電流線圈通過電流時），采用光耦隔離使密封中間動作。

HBJB-403/1觸點形式及繞組類型

型號	觸點形式	電流繞組數	額定電壓	安裝類型
HBJB-102/1	2常開2轉換	1	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-102/2	2常開2轉換	1	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
HBJB-103/1	4常開2轉換	1	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-103/2	4常開2轉換	1	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
HBJB-201/1	2常開2常閉	2	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-201/2	2常開2常閉	2	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
HBJB-403/1	4常開2轉換	4	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-403/2	4常開2轉換	4	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
HBJB-304/1	8常開	3	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-304/2	8常開	3	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
HBJB-404/1	8常開	4	DC：110V、220V	嵌入式板後接線（可升級導軌安裝）
HBJB-404/2	8常開	4	DC：110V、220V	凸出式板前接線（可升級導軌安裝）

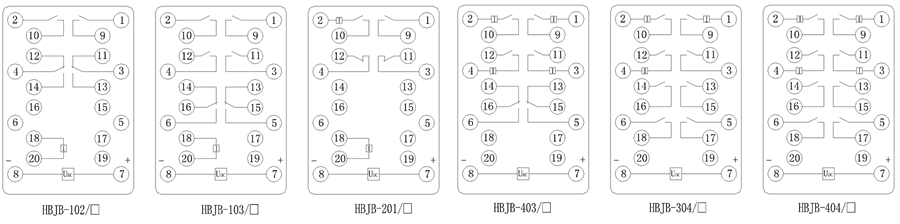

接線圖

HBJB-403/1技術參數

額定參數
直流額定電壓	110V、220V可選
直流額定電流	0.25A、0.5A、1A、2A、4A
電壓動作值	不大於70%額定電壓，不小於50%額定電壓
電流動作值	不大於70%額定電流，不小於40%額定電流
返回值	不小於5%額定值
動作時間	<20ms
返回時間	<20ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
