RGP6000變電站綜合自動化係統總體上采用分層分布式體係結構，按縱向分為兩大部分：間隔層自動化係統和變電站層監控係統，其中間隔層自動化係統的主要構成部分為各種監控單元和通訊總線。

間隔層自動化係統主要由各種保護單元構成如線路保護裝置、主設備保護、調壓電容裝置、小電流接地選線、 微機五防裝置和自動化裝置組成。在橫向方麵，間隔層的設備或監控單元均可直接下放到開關櫃就地安裝，大大減少了二次接線，各間隔設備相對獨立，隻處於同一現場通訊總線上。在安裝方式上，可采用分散、集 中組屏等安裝方式。間隔層完成電量和非電量的采集計算，實現對設備、線路等的保護或控製，並為變電站層 監控係統提供可靠的通訊接口。

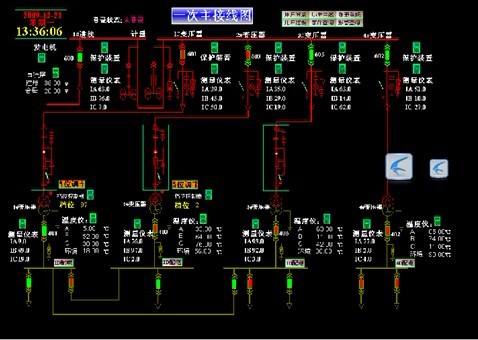

變電站層自動化係統同樣采用分布式結構，包括監控後台軟件、當地監控PC機、遠動通信接口等。變電站層自動化係統通過組態完成全站檢測功能，全麵提供線路、 主設備等的電量、非電量等運行數據，完成對變壓器、斷路器等設備的控製等，並具有保護信息記錄與分析、 運行報表、故障錄波等功能。

1、RGP6000變電站自動化係統要求整體監控體係的設備信息高度共享，並通過遠動通信接口和WEB服務器以及通訊總線，實現與外部係統和用戶進行安全、可靠、富有彈性的信息交流。這是整個電力係統自動化監控體係的基本條件。
2、RGP6000監控係統的通訊子係統由站內通訊網絡、遠動接口、現場總線、WEB服務器以及其它接口組成。
3、RGP6000監控係統的站內通訊網絡的選用比較靈活，主導思想是體現實時性和可靠性。它根據用戶的實際情況， 結合站內所有監控單元自身在通訊方麵的特色，選用一種或數種通訊網絡相結合的方式，以此避免了某些廠商 隻選用單一的通訊網絡，在出現監控單元的通訊接口不適應時采用強行轉換犧牲實時性、可靠性的做法。
4、RGP6000監控係統的站內通訊網絡有三類：RS485、CAN和以太網。在小規模經濟型監控應用中，以RS485總線為主，在要求數據高度共享、通訊介質富有彈性的應用中，以以太網為主。
