ZJS-311通電延時中間繼電器

文章類別：ZJS型延時中間繼電器

文章概述

產品型號：ZJS-311
功能類型：通電延時中間繼電器
觸點形式：3常開
直流電壓：24、48V、110V、220V可選
交流電壓：220V、380V可選

詢價留言

產品詳情
產品分類
相關文章
項目業績

ZJS-311概述

ZJS-311中間繼電器為延時中間繼電器，用於各種繼電器保護和自動控製裝置中，以擴充觸點數和增加觸點容量。此繼電器為延時型中間繼電器，主要分為通電延時和斷電延時兩種類型。ZJS-311解決了常規電磁型中間繼電器110V和220V所用導線很細、匝數很多，存在容易斷線、可靠性低、動作時間和返回時間長等缺點。

ZJS-311型號及含義

ZJS-311主要特點

●采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。
●ZJS-311延時中間繼電器，動作和返回時間快。
●繼電器動作後有燈光指示。
●中間繼電器電氣和機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

觸點形式說明

型號	觸點形式	延時回路數	供電方式
ZJS-411通電延時中間繼電器	4常開	1路	直流供電
ZJS-412斷電延時中間繼電器	4常開	1路	直流供電
ZJS-413通電延時中間繼電器	2常開2轉換	1路	直流供電
ZJS-414斷電延時中間繼電器	2常開2轉換	1路	直流供電
ZJS-415斷電延時中間繼電器	2常開2常閉	1路	直流供電
ZJS-415T斷電延時中間繼電器	2常開2常閉	1路	直流供電
ZJS-416斷電延時中間繼電器	2常開2轉換	1路	直流供電
ZJS-417斷電延時中間繼電器	3常開1常閉	1路	直流供電
ZJS-441通電延時中間繼電器	4轉換	4路	直流供電
ZJS-611通電延時中間繼電器	6常開	1路	直流供電
ZJS-612斷電延時中間繼電器	6常開	1路	直流供電
ZJS-613通電延時中間繼電器	4常開2常閉	1路	直流供電
ZJS-614斷電延時中間繼電器	3常開3常閉	1路	直流供電
ZJS-615斷電延時中間繼電器	4常開2常閉	1路	直流供電
ZJS-621通電延時中間繼電器	2常開4轉換	2路	直流供電
ZJS-411/AC通電延時中間繼電器	4常開	1路	交流供電
ZJS-412/AC斷電延時中間繼電器	4常開	1路	交流供電
ZJS-413/AC通電延時中間繼電器	2常開2轉換	1路	交流供電
ZJS-414/AC斷電延時中間繼電器	2常開2轉換	1路	交流供電
ZJS-415/AC斷電延時中間繼電器	2常開2常閉	1路	交流供電
ZJS-415T/AC斷電延時中間繼電器	2常開2常閉	1路	交流供電
ZJS-417/AC斷電延時中間繼電器	3常開1常閉	1路	交流供電
ZJS-441/AC通電延時中間繼電器	4轉換	4路	交流供電
ZJS-611/AC通電延時中間繼電器	6常開	1路	交流供電
ZJS-612/AC斷電延時中間繼電器	6常開	1路	交流供電
ZJS-613/AC通電延時中間繼電器	4常開2常閉	1路	交流供電
ZJS-614/AC斷電延時中間繼電器	3常開3常閉	1路	交流供電
ZJS-615/AC斷電延時中間繼電器	4常開2常閉	1路	交流供電

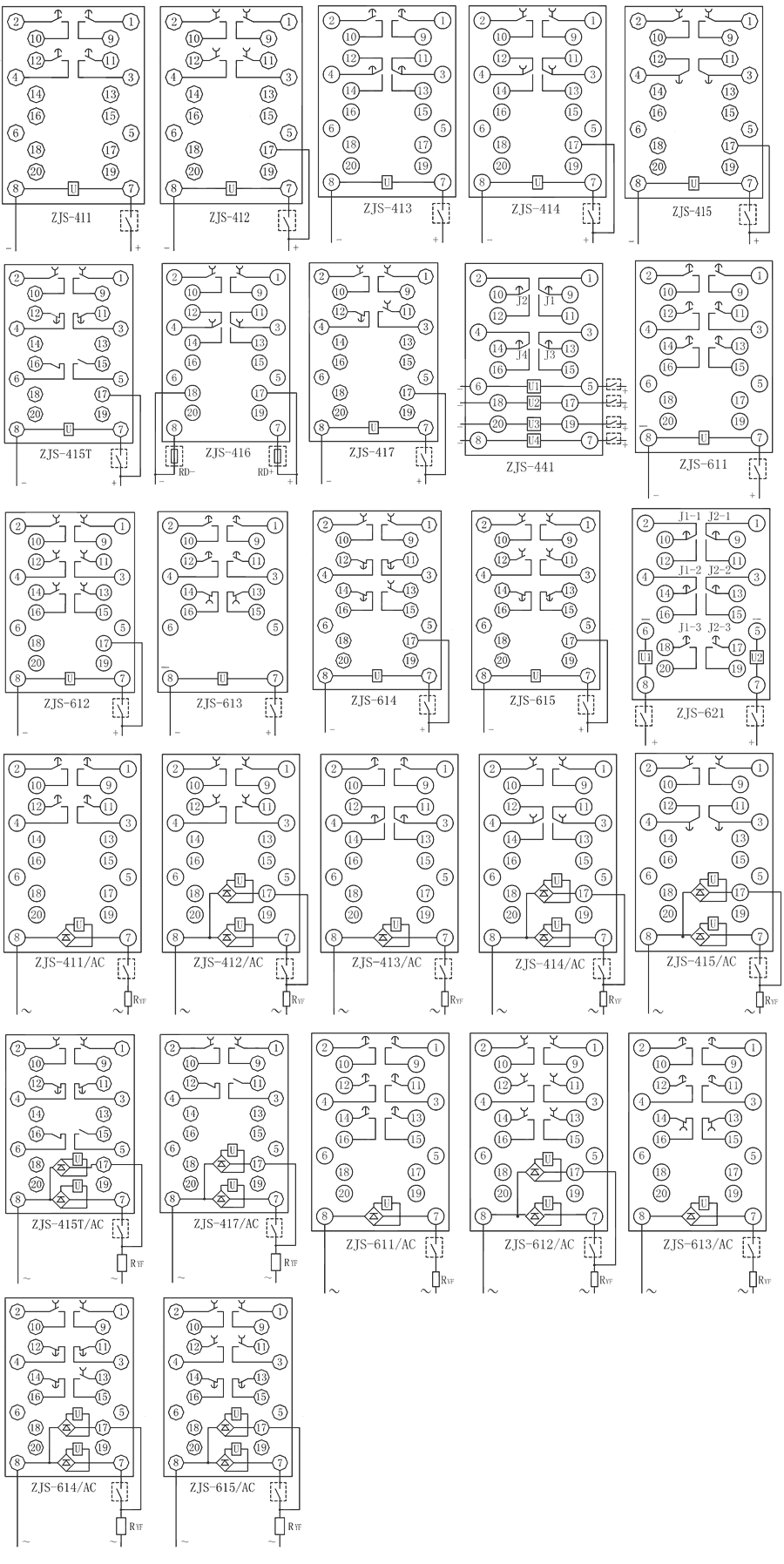

ZJS-311接線圖

ZJS-311技術參數

動作值保持值和返回值
直流電壓型	不大於70%額定電壓，不小於50%額定電壓
直流電流型	不大於70%額定電流，不小於40%額定電流
返回值	不小於5%額定值
ZJS-311動作時間和返回時間
動作時間	不大於20mS
返回時間	不大於20mS
較大功耗
直流電壓型	220VDC 下，ZJS 係列不大於7W，其它不大於3W
交流電壓型	220VAC 下，ZJS 係列不大於7VA，其它不大於3VA
直流電流型	不大於1.5W
觸點較大容量
直流切斷負載能力	直流250V 以下，τ=5ms，感性負載50W，阻性負載150W
交流切斷負載能力	交流250V 以下，負載1200VA
允許長期接通電流	5A
絕緣性能
絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小於10MΩ
絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，曆時一分鍾無擊穿
電氣和機械壽命
電氣壽命	觸點在額定負荷下為一萬次
機械壽命	觸點在空載狀態下為三百萬次。
環境條件
環境溫度	20±2℃
相對濕度	45%～75%
大氣壓力	86～106KPa
正常使用條件
環境溫度	-10℃～+50℃
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
