  • ZJS-241/AC交流中間繼電器
  • 文章類別：ZJS-100、200、300型延時中間繼電器
  • 文章概述

  • 產品型號：ZJS-241/AC
    功能類型：斷電延時中間繼電器
    觸點形式：2常開
    交流電壓：48V、110V、220V可選

    • 詢價留言

    • ZJS-241/AC概述
      ZJS-241/AC中間繼電器為延時中間繼電器，用於各種繼電器保護和自動控製裝置中，以擴充觸點數和增加觸點容量。此繼電器為延時型中間繼電器，主要分為通電延時和斷電延時兩種類型。
      ZJS-241/AC型號及含義
      ZJS-241/AC型號說明
      ZJS-241/AC主要特點
      ●采用進口密封型繼電器具有防潮、防塵、不斷線、可靠性高等特點。
      ●延時回路由運算放大器和RC回路構成。
      ●ZJS-241/AC延時中間繼電器的機械壽命長、觸點容量大、觸點接觸電阻小。
      ●絕緣耐壓水平高。
      型號說明表
      型號 動作、保持值 返回值 動作時間 延時級差 供電方式
      ZJS-101通電延時中間繼電器 <70%Un
      >50%Un      		 >5Un 0.5~5S 0.5S 直流供電
      ZJS-102通電延時中間繼電器 0.5~5S 0.5S
      ZJS-103通電延時中間繼電器 0.5~5S 0.5S
      ZJS-104通電延時中間繼電器 0.5~5S 0.5S
      ZJS-201斷電延時中間繼電器 <20mS   0.5S
      ZJS-202斷電延時中間繼電器 <20mS   0.5S
      ZJS-203斷電延時中間繼電器 <20mS   0.5S
      ZJS-202T斷電延時中間繼電器 <20mS   0.5S
      ZJS-305熔斷器監視中間繼電器 <20mS
      ZJS-306熔斷器監視中間繼電器 <20mS
      ZJS-101/AC通電延時中間繼電器 <70%Un
      >30%Un      		 0.5~5S 0.5S 交流供電
      ZJS-102/AC通電延時中間繼電器 0.5~5S 0.5S
      ZJS-103/AC通電延時中間繼電器 0.5~5S 0.5S
      ZJS-104/AC通電延時中間繼電器 0.5~5S 0.5S
      ZJS-201/AC斷電延時中間繼電器 <20mS 0.5S
      ZJS-202/AC斷電延時中間繼電器 <20mS 0.5S
      ZJS-203/AC斷電延時中間繼電器 <20mS 0.5S
      ZJS-202T/AC斷電延時中間繼電器 <20mS 0.5S
      ZJS-305/AC熔斷器監視中間繼電器 <20mS
      ZJS-306/AC熔斷器監視中間繼電器 <20mS

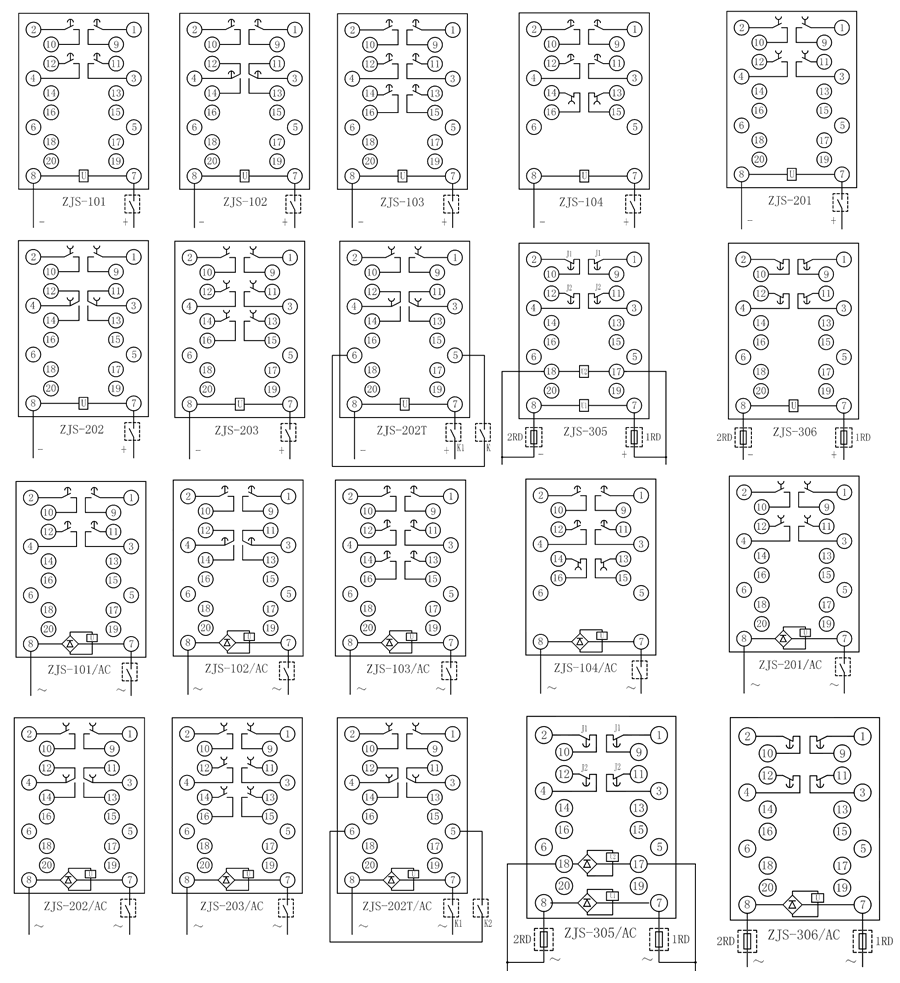

      ZJS-241/AC接線圖
      ZJS-241/AC延時中間繼電器內部接線圖
      ZJS-241/AC技術參數
      額定參數
      直流額定電壓 48V、110V、220V可選
      交流額定電壓 220V、380V可選
      返回值 不小於5%額定值
      ZJS-241/AC較大功耗
      交流220V時 不大於4VA
      直流220V時 不大於3W
      觸點較大容量
      直流250V以下 τ=5ms，感性負載50W，阻性負載150W
      交流250V以下 負載1200VA
      長期接通電流 5A
      絕緣性能
      絕緣電阻 用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小於10MΩ
      絕緣耐壓 各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V， 曆時一分鍾無擊穿
      電氣和機械壽命
      電氣壽命 觸點在額定負荷下為一萬次
      機械壽命 觸點在空載狀態下為三百萬次。
      環境條件
      環境溫度 20±2℃
      相對濕度 45%～75%
      大氣壓力 86～106KPa
      正常使用條件
      環境溫度 -10℃～+50℃
      環境相對濕度 不大於90%
      大氣壓力 80～110KPa
      溫度 -25℃～+70℃
      海拔高度 不大於2500 米
      ZJS-241/AC主要特點
      ●在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器鏍絲堅固件應無鬆動。
      ●繼電器在現場無需調節。
      ●繼電器的接線在正常使用條件下測量繼電器的參數，應符合以下技術條件。

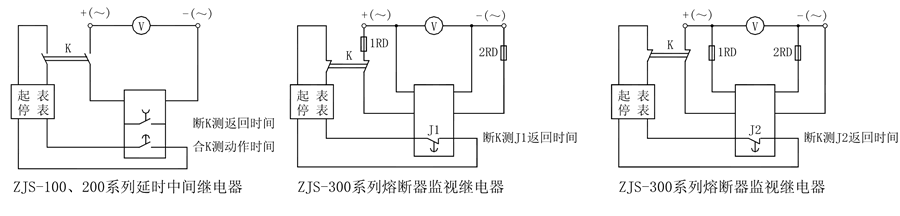

      ZJS-241/AC延時中間繼電器使用技術條件
