WTT-30CC-1同步檢查繼電器

文章類別：WTT-30型同步檢查繼電器

文章概述

產品型號：WTT-30CC-1同步檢查繼電器
輸入電壓：30VAC
延時範圍：0ms~9999ms
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

WTT-30CC-1同步檢查繼電器又稱為重合閘繼電器，用於兩端供電係統自動重合閘線路中，作為有無電壓和同期的檢查元件。WTT-30CC-1能夠使電源係統進行自動切斷，作為電壓檢測設備，實時顯示兩路電壓輸入值Ua，Ub及相角差。

選型規格說明

WTT-30CC-1輸入激勵量U1和U2電壓

型號	輸入激勵量U1	輸入激勵量U2
WTT-30AA-1	100VAC	100VAC
WTT-30BB-1	60VAC	60VAC
WTT-30CC-1	30VAC	30VAC

內部接線圖

WTT-30CC-1整定設定方法

在整定值設置菜單界麵，通過"▲"/"▼"鍵進行選擇對應的整定值菜單項：
按"OK"鍵，進入當前整定值菜單項的設置界麵（即三級菜單界麵）；
按一下"▲"鍵，整定值當前位的數值加1；
按一下"▼"鍵，整定值當前位的數值減1；
按"►"鍵，選擇當前整定值要修改參數的位；
按"OK"鍵，返回當前整定值菜單項。

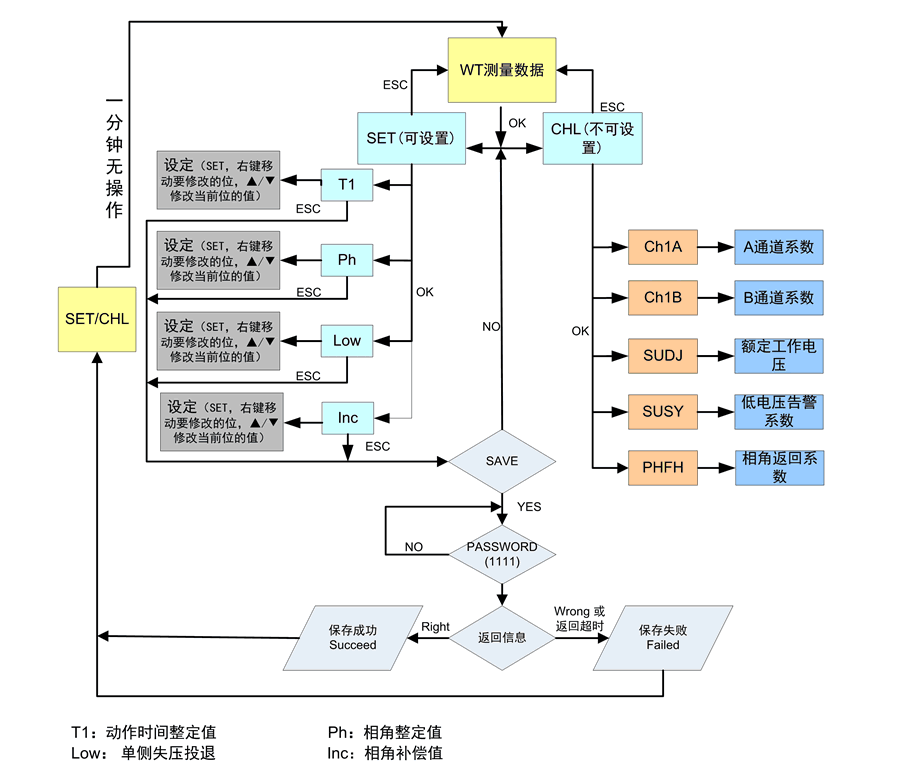

操作步驟

主要技術參數

額定參數
輔助電源	DC：88V~370V，AC：85V~265V
輸入電壓	AC：30V、60V、110V
電壓精度	≤±3%
相角差整定範圍	20°~40°
相角差精度	≤1°
延時整定範圍	0ms~9999ms
相角差返回係數	1.05
功耗	≤3W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
