JDY-5120電壓繼電器

文章類別：JDY-5000型電壓繼電器

文章概述

產品型號：JDY-5120電壓繼電器
觸點形式：1常開2常閉
功能類型：過電壓和欠電壓可選
輔助電源：48V、110V、220V（AC/DC）
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JDY-5120電壓繼電器為瞬時動作特性，用於發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。其功能與老式DY電磁式電壓繼電器兼容。JDY-5120采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回係數高、整定直觀方便、範圍寬等特點。

JDY-5120型號及其含義

主要特點

■采用撥盤設定；或數碼管顯示，按鍵設定。
■輔助電源交直流通用。
■采用導軌條安裝和端子排接線。
■JDY-5120電壓繼電器輸出可設定延時動作，動作時間可設0.1~999.9秒（僅數顯型）。

JDY-5120觸點形式及動作方式

型號	觸點形式	輔助電源	整定誤差	返回係數
JDY-5002A過電壓繼電器	2轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5110A過電壓繼電器	1常開1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5220A過電壓繼電器	2常開2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5100A過電壓繼電器	1常開	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5120A過電壓繼電器	1常開2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5210A過電壓繼電器	2常開1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5001A過電壓繼電器	1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5200A過電壓繼電器	2常開	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5020A過電壓繼電器	2常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5010A過電壓繼電器	1常閉	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5101A過電壓繼電器	1常開1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5011A過電壓繼電器	1常閉1轉換	AC/DC：48V、110V、220V	≤±3%	≥0.85
JDY-5002B欠電壓繼電器	2轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5110B欠電壓繼電器	1常開1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5220B欠電壓繼電器	2常開2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5100B欠電壓繼電器	1常開	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5120B欠電壓繼電器	1常開2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5210B欠電壓繼電器	2常開1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5001B欠電壓繼電器	1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5200B欠電壓繼電器	2常開	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5020B欠電壓繼電器	2常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5010B欠電壓繼電器	1常閉	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5101B欠電壓繼電器	1常開1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2
JDY-5011B欠電壓繼電器	1常閉1轉換	AC/DC：48V、110V、220V	≤±3%	≤1.2

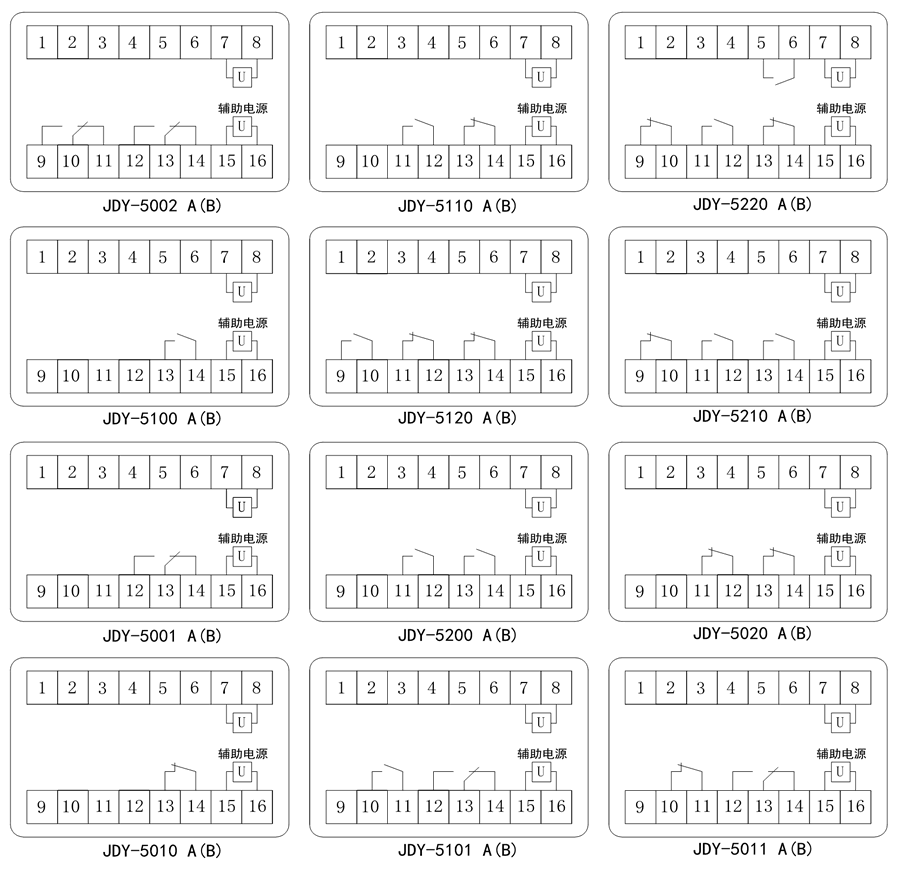

接線圖

JDY-5120技術參數

額定參數
輔助電源	AC/DC：48V、110V、220V
整定誤差	≤±3%
過電壓返回係數	≥0.85
欠電壓返回係數	≤1.2
變差	≤±2%
過電壓動作時間	1.2倍整定值≤35ms、1.2倍整定值≤20ms
欠電壓返回時間	0.5倍整定值≤35ms
返回時間	≤35ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
