HJZS-98延時中間繼電器

文章類別：HJZS型斷電延時中間繼電器

文章概述

產品型號：HJZS-98
觸點形式：2常開2轉換
安裝方式：導軌安裝
延時類型：斷電延時中間繼電器

詢價留言

產品詳情
產品分類
相關文章
項目業績

HJZS-98概述

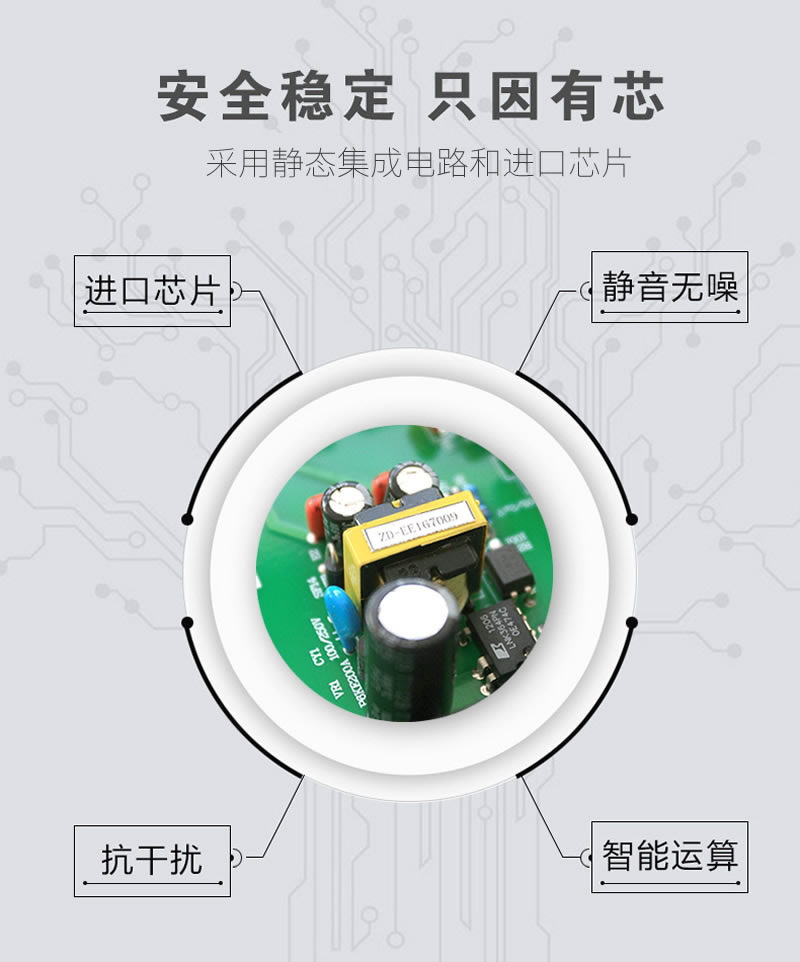

作為斷電延時返回的輔助繼電器，用於直流或交流操作的各種保護或自動控製裝置中，以增加觸點數量。其功能類型為斷電延時中間繼電器，采用導軌殼體安裝，具有接線方便、無需開孔。內部采用靜態集成電路其選擇範圍和精度都比老式電磁式的更廣更高，而且通過按鍵整定，操作方便。

型號觸點數量說明

型號	觸點數量	電壓操作
HJZS-91延時中間繼電器	4常開	交流或直流
HJZS-92延時中間繼電器	6常開	交流或直流
HJZS-93延時中間繼電器	2常開2常閉	交流或直流
HJZS-94延時中間繼電器	4常開2常閉	交流或直流
HJZS-95延時中間繼電器	4常閉	交流或直流
HJZS-96延時中間繼電器	2常開4常閉	交流或直流
HJZS-97延時中間繼電器	4轉換	交流或直流
HJZS-98延時中間繼電器	2常開2轉換	交流或直流
HJZS-99延時中間繼電器	4常開2轉換	交流或直流

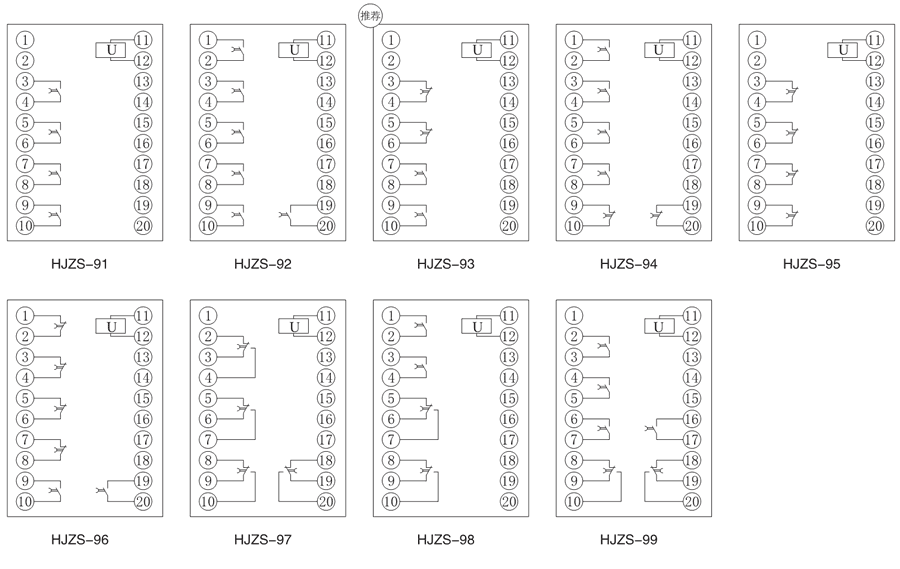

接線圖

HJZS-98技術參數

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	48V、110V、220V、380V、415V可選
直流動作值	不大於70%額定電壓
交流動作值	不大於80%額定電壓
返回值	不小於10%額定值
返回時間	30ms~3s（可調）
功耗	不大於5W
繞組類型	1個電壓工作繞組
動作時間
直流中間繼電器	不大於30ms
交流中間繼電器	不大於35ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
