HJTH-E22ML中間繼電器

文章類別：HJTH型直流大電流中間繼電器

文章概述

產品型號：HJTH-E22ML
觸點形式：2常開2轉換
輔助電源：110V、220V（AC/DC）
安裝結構：導軌式安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HJTH-E22ML中間繼電器為靜態直流負載，有動作指示燈，用於電力直流係統操作的保護與自動控製裝置中，以增加保護和控製回路觸點容量和觸點數量。特別適合用作斷路器輔助觸點擴張，控製分合閘線圈的通斷。並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

型號及含義

HJTH-E22ML主要特點

●具有整定方便、級差小、整定範圍寬等特點。
●直流電壓110V、220V可選。
●交流電壓110V、220V可選。
●HJTH-E22ML采用集成電路和進口元器件，穩定性和可靠性更高。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

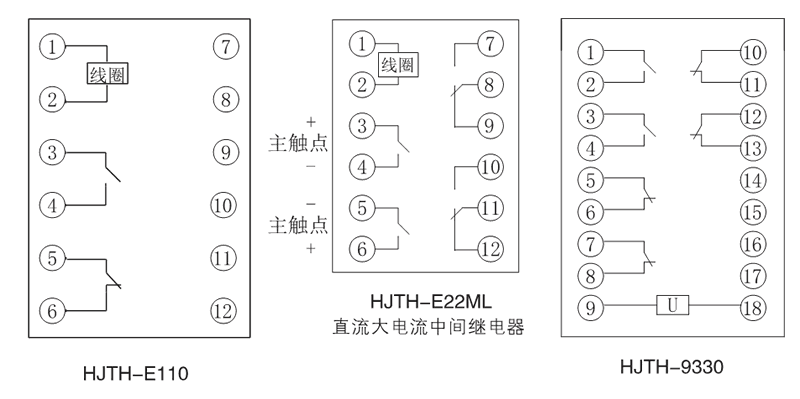

接線圖

HJTH-E22ML技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤80%額定電壓
動作時間	主觸點≤25ms，輔助觸點≤30ms
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
