HBZY-306中間繼電器

文章類別：HBZY-3型中間繼電器

文章概述

產品型號：HBZY-306中間繼電器
觸點形式：6轉換
動作時間：小於20ms
返回時間：小於20ms
直流電壓：24V、48V、110V、220V
交流電壓：110V、220V、240V、380V 安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBZY-306中間繼電器用於工業自動化控製和電力係統二次回路中，作為中間輔助和擴大控製範圍之用。HBZY-306常規的安裝結構采用嵌入式板後接線和凸出式板前接線兩種，也可采用導軌安裝結構，該結構具有接線方便、多個拚接、整定精度高、動作準確等特點。

HBZY-306主要特點

●體積小，觸點斷開容量大。
●線圈激磁為直流。
●導軌安裝，具有安裝方便、接線簡單。
●采用靜態集成電路，具有精度高、動作可靠等特點

HBZY-306型號及含義

HBZY-306觸點形式及額定電壓

型號	觸點形式	動作時間	返回時間	工作電壓
HBZY-301/D	4常開	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-301/A	4常開	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-302/D	6常開	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-302/A	6常開	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-303/D	8常開	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-303/A	8常開	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-304/D	2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-304/A	2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-305/D	4轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-305/A	4轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-306/D	6轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-306/A	6轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-307/D	6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-307/A	6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-308/D	8常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-308/A	8常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-309/D	2轉換6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-309/A	2轉換6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-310/D	4轉換2常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-310/A	4轉換2常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-311/D	2常開4常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-311/A	2常開4常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-312/D	2常開6常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-312/A	2常開6常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-313/D	2常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-313/A	2常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-314/D	2常開2轉換4常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-314/A	2常開2轉換4常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-315/D	2常開4轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-315/A	2常開4轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-316/D	4常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-316/A	4常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-317/D	4常開2轉換2常閉	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-317/A	4常開2轉換2常閉	<20mS	<20mS	AC：110V、220V、240V、380V
HBZY-318/D	6常開2轉換	<20mS	<20mS	DC：24V、48V、110V、220V
HBZY-318/A	6常開2轉換	<20mS	<20mS	AC：110V、220V、240V、380V

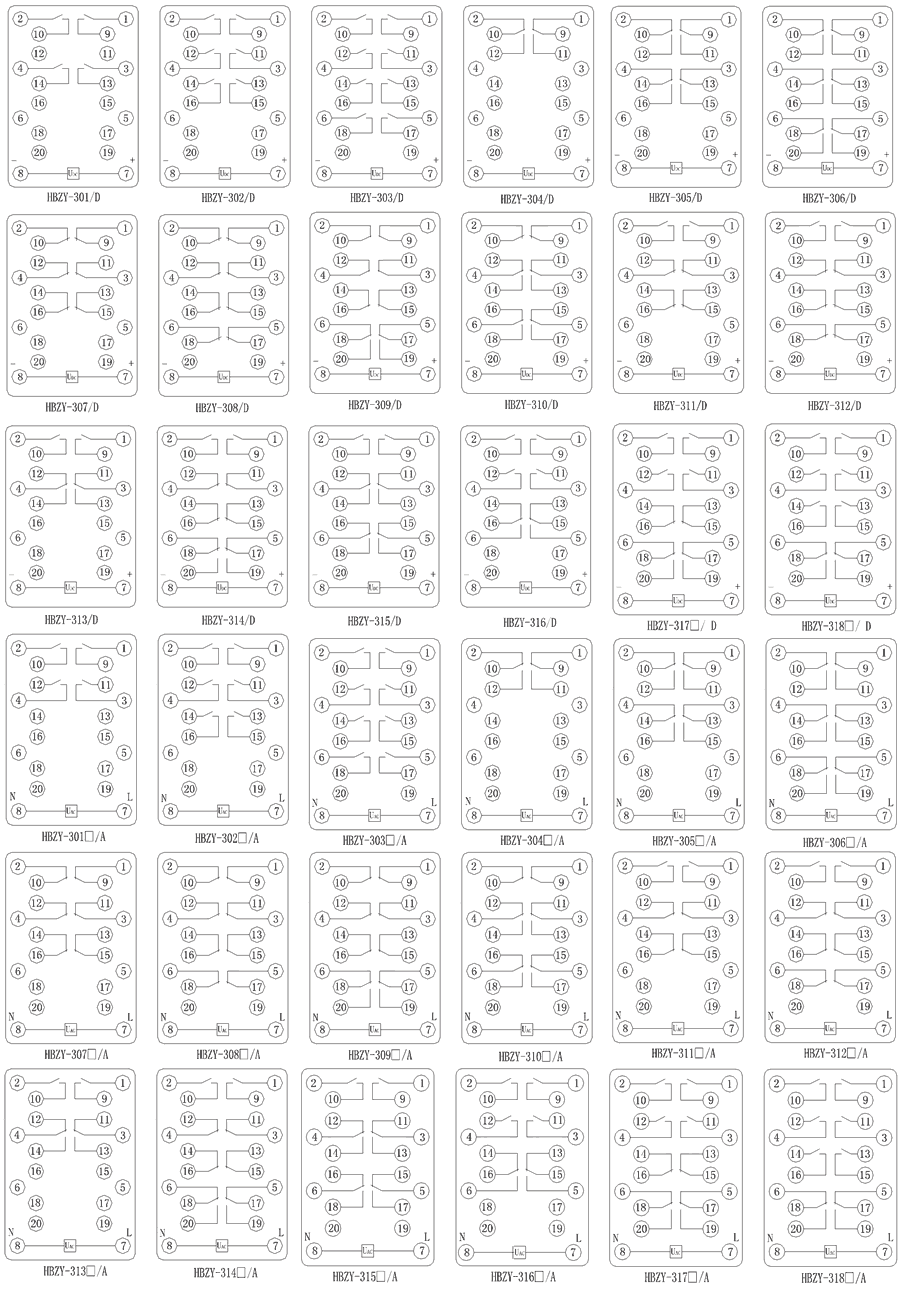

接線圖

HBZY-306技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	110V、220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回值	<50%額定值
動作時間	<20mS
返回時間	<20mS
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
