產品目錄

DPR-32雙位置繼電器

文章類別：DPR型雙位置繼電器

文章概述

產品型號：DPR-32雙位置繼電器
觸點形式：1常開3轉換
波動範圍：0.8~1.15倍額定值
安裝方式：導軌安裝

概述

DPR-32雙位置繼電器又稱為雙穩態繼電器，適用於各種保護裝置中，主要表示斷路器的跳、合閘位置。其工作類型又分為電壓型和電流型。

主要特點

●繼電器由矩形脈衝激磁，磁鋼保持。
●DPR-32雙位置繼電器為雙繞組。可為電壓型，也可為電流型。
●具有燈光信號指示位置狀態。

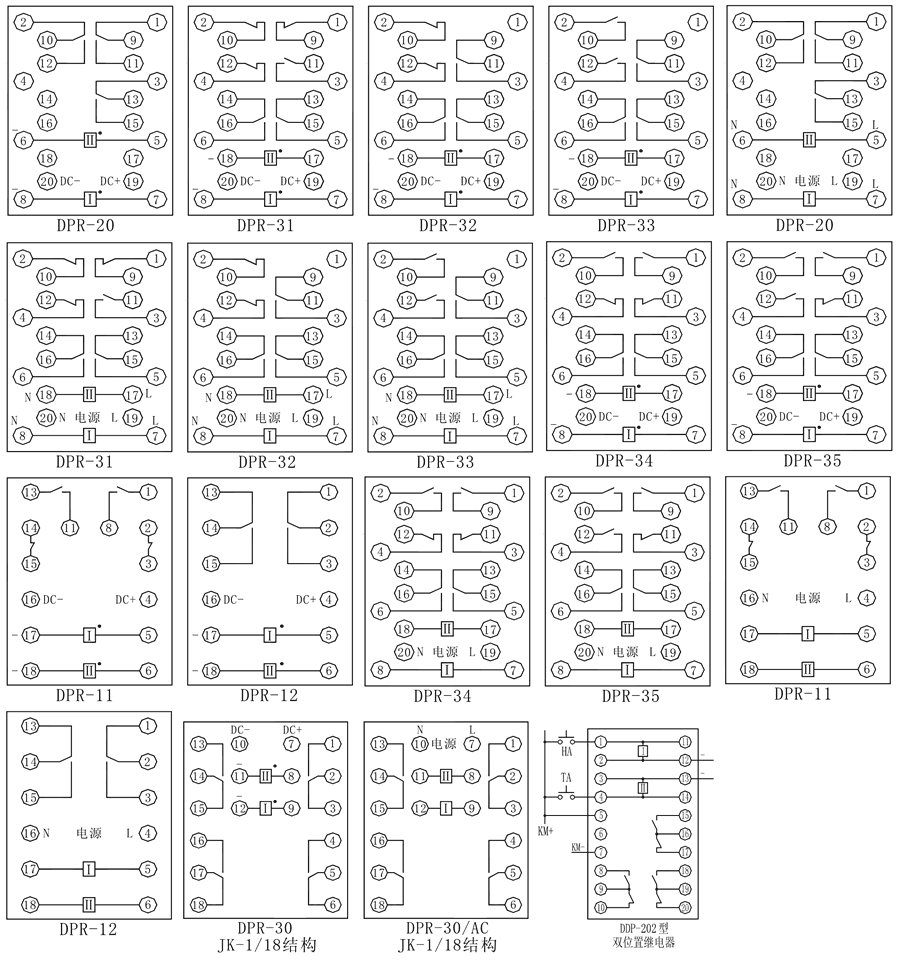

DPR-32內部接線圖

DPR-32技術參數

額定參數
動作值	電壓<80%額定值，電流<90%額定值
複歸值	電壓<80%額定值，電流<90%額定值
波動範圍	直流電壓和電流：0.8~1.15倍額定值
功耗	≤2W
安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

企業實拍

DPR-32繞組額定參數
