  • ZC-23A衝擊繼電器
  • 文章類別：衝擊繼電器
  • 文章概述

  • 產品型號：ZC-23A衝擊繼電器；
    額定電壓：DC220V、110V、48V、24V；
    殼體形式：JK-2K、JK-2Q殼體（前接線或後接線可選）。

    • 詢價留言

    • ZC-23A應用範圍
      ZC-23A衝擊繼電器(以下簡稱繼電器)，廣泛用於直流操作的繼電器保護及自動控製回路中，作為集中控製信號元件。
      ZC-23A主要技術參數
      額定電壓：DC 220V、110V、48V、24V。
      較小衝擊動作電流：ZC-23型不大於0.16A，ZC-23A型不大於0.015A。
      較大穩定電流：ZC-23型為3.2A，ZC-23A型為1.5A。
      功率消耗：在變流器BL一次繞組通較大穩定電流時，其功率消耗不大於7W；出口繼電器ZJ在額定電壓下，動作狀態時功耗不大於10W。

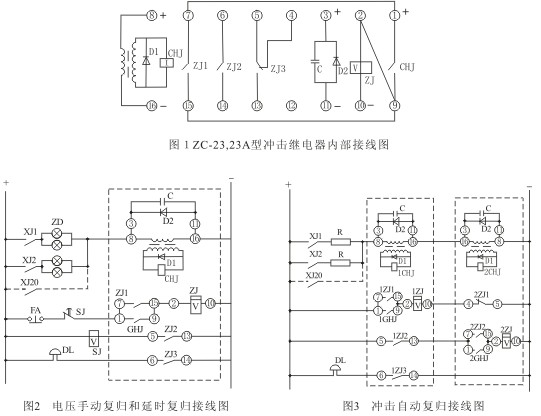

      ZC-23A內部接線圖

      ZC-23A內部接線圖

      注：如果需要衝擊自動複歸的回路中，可以利用兩台衝擊繼電器反串接線（如圖3）來實現，但信號回路中必須為線性電阻的情況下，可實現衝擊自動複歸。

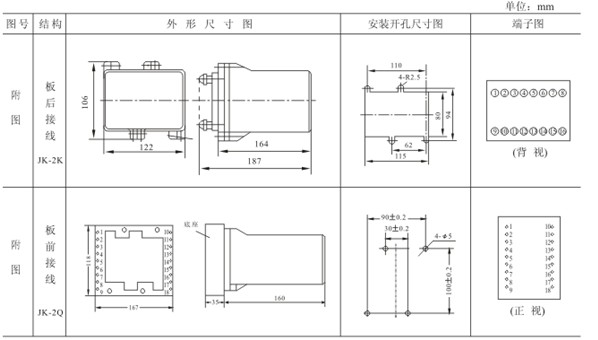

      ZC-23A外形及開孔尺寸

      ZC-23，ZC-23A采用JK-2殼體，外形及開孔尺寸詳見附圖

      ZC-23A外形及開孔尺寸
