ZJC-2、ZJC-3靜態衝擊繼電器

文章類別：衝擊繼電器

文章概述

型號：ZJC-2、ZJC-3靜態衝擊繼電器；
輔助電源：DC48V 、110V 、220V；AC100~127V 、220V
結構類型：ZJC-2代替JC-2 型嵌入式插撥結構； ZJC-3代替ZC-23/A 型凸出式插撥結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

ZJC-2、ZJC-3概述
ZJC-2、ZJC-3係列靜態衝擊繼電器在輸配電線路中應用於直流操作的保護與控製中作為集中信號裝置的主要元件，也可以用於特殊信號設備中。
ZJC-2、ZJC-3型號分類及工作原理
1、型號命名及其含義
輔助電源：DC48V 、110V 、220V；AC100~127V 、220V 結構類型：2、代替JC-2 型嵌入式插撥結構3、代替ZC-23/A 型凸出式插撥結構
2、工作原理
繼電器由變流取樣、執行、保持或延時自動複歸等部分組成(見圖1)，裝有二隻發光二極管，監視電源和執行狀況。當加入電源或複歸後需經1~2s時間充電，準備好下一次工作，一旦啟動回路中有信號輸入，電流脈衝信號經變流取樣後，使執行部分工作並輸出信號，經保持或延時複歸部分延時後可實現保持或延時自動複歸、手動複歸等功能。
衝擊脈衝輸入信號輸出電源

3、設計特點
既可啟動普通白熾燈，也可啟動LED型節能信號燈，可自動複歸，也可手動複歸，可正電源複歸，也可負電源複歸，可通電複歸，也可斷電複歸，外部接線與老型號產品基本相同，減少了現場安裝工作量，是目前電力係統中理想的更新換代產品。
ZJC 係列衝擊繼電器外引腳功能圖
ZJC 係列衝擊繼電器應用參考圖
ZJC-2、ZJC-3技術指標及注意事項
1、較小衝擊動作直流電流：0.015A；施加90%額定的較小衝擊動作電流,裝置應能可靠動作,在 -10℃~＋50℃溫度下，衝擊動作電流不大於0.015A。
2、較大衝擊穩定直流電流：3.20A。
3、功率消耗：
a、工作回路功率消耗：DC48V時≤1.5W；DC110V時≤3W；DC220V時≤5.5W。
b、啟動回路功率消耗：衝擊直流電流為3.2A≤1.5W時。
4、在一般情況下，繼電器處於自動複歸狀態，繼電器動作後保持5~10s自動複歸；需要保持時，將保持端與電源負端連接，手動複歸時，將複歸端與電源正端或負端接通一下，勿閉鎖。
注意：ZJC-3型功能和外部接線同ZC-23/A型，有斷電複歸功能，但無自動複歸功能，若需此功能，訂貨時需注明；另如對較小衝擊電流、自動複歸時間等有特殊要求也需注明。

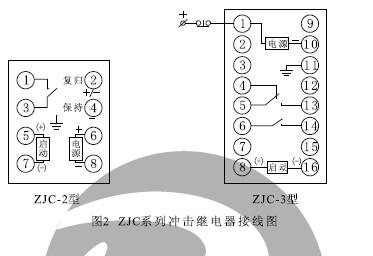

ZJC-2、ZJC-3內部接線（正視圖）

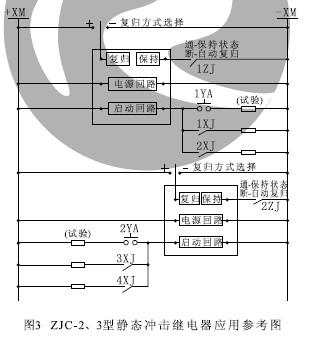

圖3 ZJC-2、3型靜態衝擊繼電器應用參考圖
