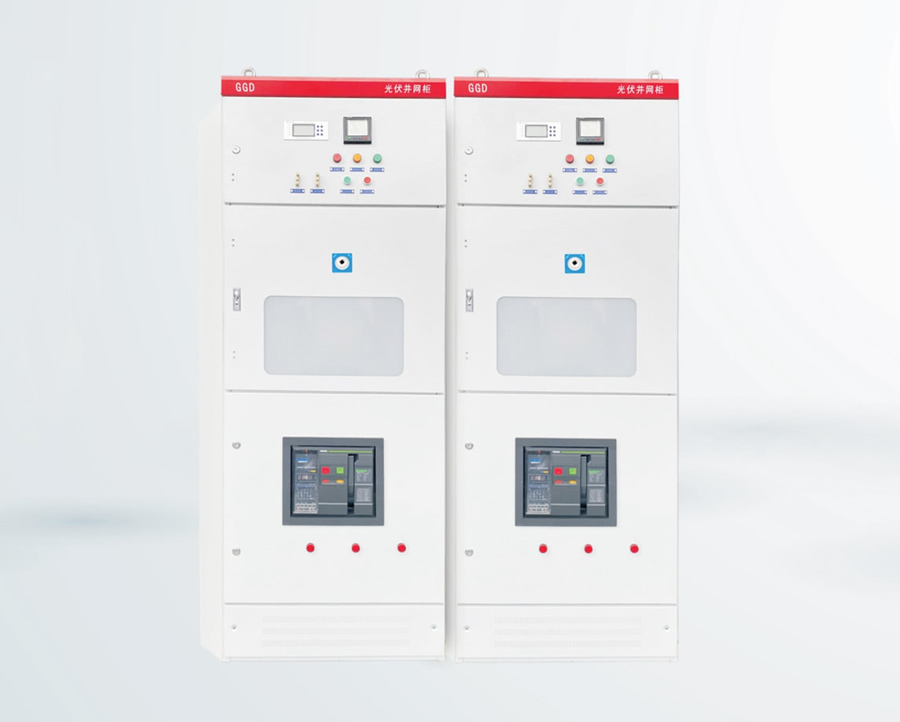

光伏並網櫃概述
主要用於交流400V低壓係統的分布式光伏發電項目，低壓光伏並網櫃主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、並網斷路器、防雷器、溫濕度控製器、電能計量裝置和櫃體等組成。櫃型及櫃體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

光伏並網櫃典型圖紙

光伏並網櫃的保護功能 ■保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
■自動並網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回複正常可以自動並網合閘。同時具備智能通訊功能，可以和後台係統通訊組網，遠程操作斷路器分合閘，遠程查看並網櫃各種電參量及開關位置信息。
■電度計量
壓光伏並網櫃可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當地供電局提供），可以很好的記錄發電量情況。

光伏並網櫃的作用■當光伏發電係統出線電壓、頻率、過負荷等異常情況，對本站設備造成威脅或對電網側產生衝擊和影響時，光伏防孤島裝置可以迅速向並網斷路器發出跳閘命令，迅速切除故障電路。當故障排除電網電壓回複正常，防孤島保護裝置監測正常會自動合上並網斷路器。
■當電網側出線電壓、頻率、過負荷等異常情況，對本站設備造成衝擊和影響時，光伏防孤島裝置也能迅速監測並對並網斷路器發出跳閘命令，從而迅速斷開並網開關，防止孤島效應。
■當光伏發電係統本側出現故障，而電網側正常，這事需要相關工作人員檢修，這事光伏並網設備能有效防止電網側向光伏側反送電，從而保證了光伏側檢修人員的生命安全。
