JSS-14時間繼電器

文章類別：JSS型時間繼電器

文章概述

產品型號：JSS-14
延時類型：雙延時
額定電壓：直流24V、48V、110V、220V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JSS-14時間繼電器適用於電力係統繼電保護、控製回路或工業控製的直流、交流電路中作為延時控製元件之用。尤其適用於時間測量精度要求高，配合時間級差小的場合。JSS-14采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

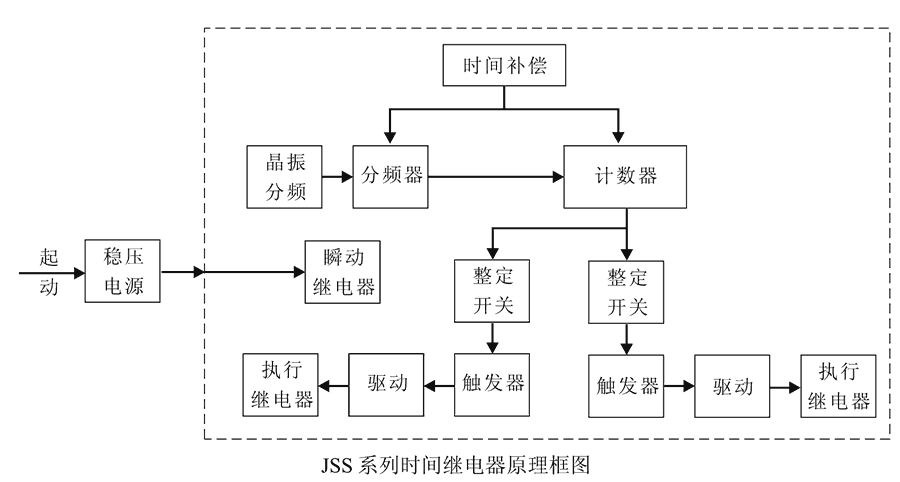

JSS-14原理圖

JSS-14時間繼電器采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鍾脈衝由石英晶體振蕩器產生。繼電器一旦施加額定電壓，內部瞬動繼電器動作並出口，同時使晶體起振，產生時鍾脈衝，經分頻後計數器計數，當所計脈衝數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

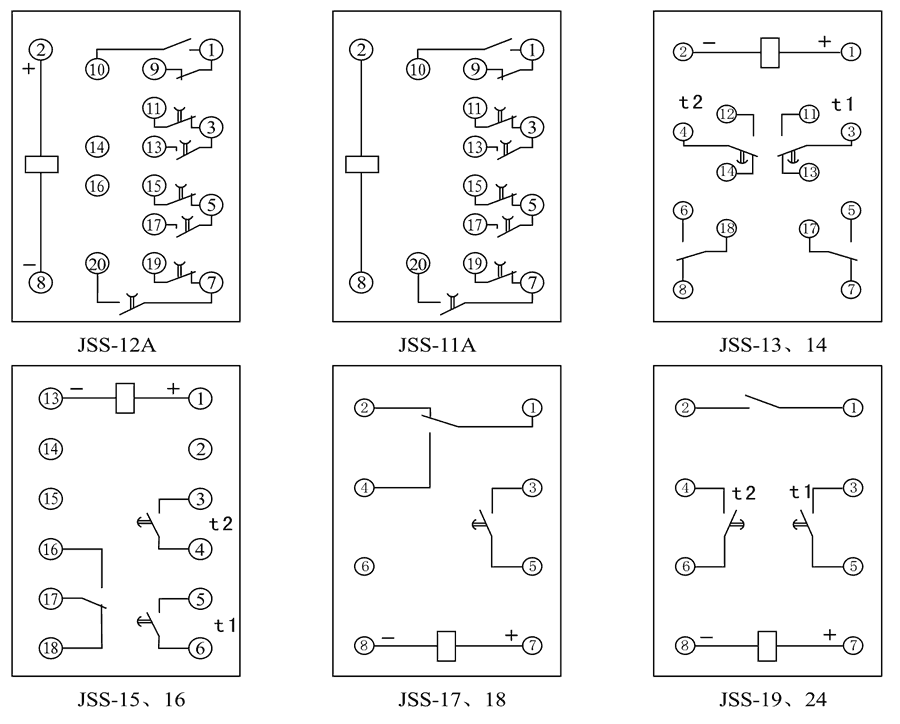

JSS-14內部接線圖

整定範圍表

型號	延時範圍	延時類型	電源類型
JSS-11A	0.02s~999min	單延時（1付瞬時轉換、三付可調延時轉換）	交流：110V、220V、380V
JSS-12A	0.02s~999min	單延時（1付瞬時轉換、三付可調延時轉換）	直流：24V、48V、110V、220V
JSS-13	0.02s~999min	雙延時（2付瞬時轉換、2付獨立可調延時轉換）	交流：110V、220V、380V
JSS-14	0.02s~999min	雙延時（2付瞬時轉換、2付獨立可調延時轉換）	直流：24V、48V、110V、220V
JSS-15	0.02s~999min	雙延時（1付瞬時轉換、2付獨立可調延時動合）	交流：110V、220V、380V
JSS-16	0.02s~999min	雙延時（1付瞬時轉換、2付獨立可調延時動合）	直流：24V、48V、110V、220V
JSS-17	0.02s~999min	單延時（1付瞬時轉換、1付可調延時動合）	交流：110V、220V、380V
JSS-18	0.02s~999min	單延時（1付瞬時轉換、1付可調延時動合）	直流：24V、48V、110V、220V
JSS-19	0.02s~999min	雙延時（1付瞬時動合、2付獨立可調延時動合）	交流：110V、220V、380V
JSS-24	0.02s~999min	雙延時（1付瞬時動合、2付獨立可調延時動合）	直流：24V、48V、110V、220V

接線圖

JSS-14技術參數

額定參數
直流額定電壓	24V、48V、110V、220V
交流額定電壓	110V、220V、380V
返回電壓	直流不小於10%額定值，交流不小於15%額定值
返回時間	直流：不大於20ms，交流：不大於25ms
動作電壓	直流為60%~70%額定值，交流為60%~80%額定值
整定誤差	直流：不大於0.1%整定值+3ms，交流：不大於0.1%整定值+10ms
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
